Соединение конвейерных лент

Соединитель крокодил

Стыки конвейерного полотна собирают по-разному - горячей или холодной вулканизацией. А если нужен быстрый ремонт без специального оборудования, ставят механические замки. Чаще прочего берут стальные скобы «Крокодил» и BARGER, а для тонких полотен исторически применяют сыромятную кожаную сшивку.

Как устроен соединитель Крокодил

Замок состоит из двух стальных пластин с зубцами. Молотком их вгоняют в тело полотна так, чтобы острия прошли насквозь и загнулись на обратной стороне, сцепляя пластину с материалом без клея и сварки.

Готовые части выпускают полосами по 290 миллиметров, их можно разрезать на более короткие отрезки под нужную ширину. Такое крепление годится для секций толщиной от 3 до 16 мм и держится на конвейерах с легкими грузами. При постоянной ударной нагрузке стальные зубцы быстрее разрушают структуру резины, чем вулканизированный шов.

Кроме металлических замков, для стыковки применяют:

• сыромятную сшивку - узкие полоски кожи шириной 5-15 мм, толщиной 2-4 мм у центра и тоньше по кромкам, гибкие и устойчивые на разрыв;
• звенья BARGER из оцинкованной стали, которые стягивают тросом или прутом через петли;
• клеевые составы холодной вулканизации - для стыков без выступающего металла в теле полотна.

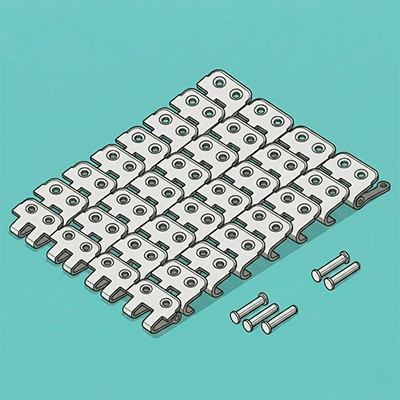

Соединитель Баргер отличается от «Крокодила» способом монтажа - звенья набивают на оба конца заготовки, стыкуют между собой и скрепляют одним общим стержнем, продетым сквозь все петли сразу. На разрыв такой замок держит больше, чем стальные пластины предыдущего варианта. Лишние сегменты можно откусить кусачками, если ширина полосы меньше стандартного размера.

Особенности использования

Выбор способа зависит от толщины материала, веса груза и допустимого простоя техники на починку. Фурнитуру ставят за минуты без разделки края, а кожаное гибкое соединение не оставляет утолщенного шва. Оно хорошо работает там, где полотно проходит через узкие ролики.

Чтобы механический замок не цеплял чистящие скребки, края ленты перед запрессовкой фаскируют под углом. В условиях высокой пыльности элементы из стали регулярно очищают от налипаний. Для абразивных грузов стык дополняют защитной резиновой полосой, продлевающей срок службы замкового соединения.

Соединитель Крокодил для сшивки с материалом сыромятина есть в наличии на складе, там же - крепления BARGER. Все варианты доступны с доставкой по Омску и другим регионам России - перед заказом уточняйте у менеджера толщину вашей ленты и подходящий размер крепежа.



Статьи

Все статьи

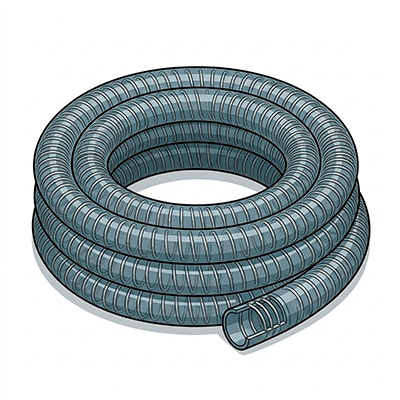

Рукав НВС со спиралью
