Ремни приводные D(Г) профиля

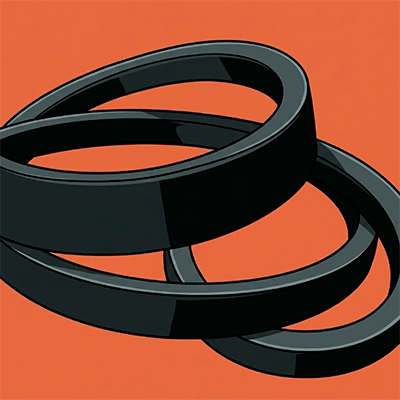

Ремень клиновой Д

Клиновой ремень Д(Г) - самый крупный из нормальных сечений по ГОСТ 1284-89: ширина большего основания - 32 мм, расчетная ширина - 27, высота сечения - 19. Для сравнения, у профиля С(В) те же параметры заметно меньше - 22, 19 и 14 мм соответственно. Из-за габаритов Д(Г) передает более высокую мощность и применяется там, где привод нагружен ощутимо сильнее.

Ремень Д(Г) профиль D: устройство и применение

Внутри - несущий слой из кордшнура или кордной ткани на основе химических волокон, он и держит основную нагрузку на разрыв. Снаружи - слой сжатия и растяжения из резины, а поверх - оберточная ткань, защищающая конструкцию от истирания и проскальзывания в канавке шкива. Такая конструкция типична для всего нормального ряда этого стандарта, независимо от размера.

Д(Г) используют там, где нужна передача большой мощности:

• сельхозтехника - комбайны, тракторы, молотилки, оборудование фермерских хозяйств;
• промышленные станки и стационарные установки;
• приводы генераторов, компрессоров и другого производственного оборудования.

Благодаря увеличенному сечению, элемент передачи с профилем D способен работать на высоких оборотах без критического нагрева и деформации. Клиновая форма обеспечивает надежное сцепление со шкивом за счет трения боковых граней. Это особенно важно при переменных нагрузках и частых пусках-остановах механизмов. Правильно подобранный и натянутый ремень служит от нескольких месяцев до двух-трех лет в зависимости от режима эксплуатации и условий окружающей среды.

По ГОСТ такие приводы работают при температуре от -30 до +60 C, если климат умеренный или тропический, и выдерживают более суровый диапазон - от -60 до +40 C - для холодных регионов. Существует четыре класса изделий в зависимости от применяемых материалов и технологии производства - конкретный класс указывают в сопроводительной документации на серию.

При подборе ремня важно не перепутать российскую и зарубежную маркировку. Отечественное сечение D(Г) - это примерный аналог сечения 32 по зарубежным стандартам. Буквы и цифры в разных системах обозначений не взаимозаменяемы напрямую, лучше сверяться по таблице соответствий или замерять сечение штангенциркулем. Длину для конкретного привода рассчитывают по формуле с учетом межосевого расстояния и диаметров шкивов, а окончательный размер подбирают по таблице ГОСТ 1284-89.

Комплектуют по несколько штук сразу. Если на шкиве стоит два-три ремня одновременно, разница в их длине не должна превышать значений, указанных в том же документе. Иначе нагрузка распределится неравномерно и один из них быстрее выйдет из строя.

Купить ремень для станков и техники профиль D можно в наличии на складе - размерный ряд включает длины от 2800 до 4000 мм и выше, под разные модели станков и сельхозтехники. Доставка организована по Омску и другим регионам России; перед заказом уточняйте у менеджера точную длину и нужную партию.



Статьи

Все статьи

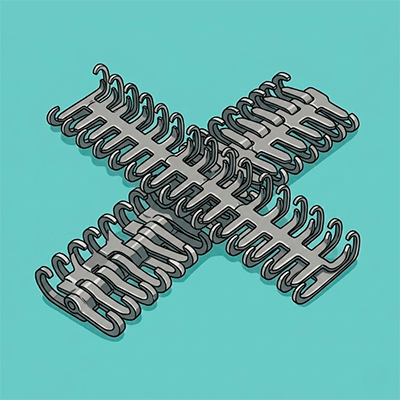

Соединитель крокодил

В компании 55 Резина можно приобрести соединители: крокодил, баргер, сыромятина. Гарантируем высокое качество продукции. Выгодные цены и оперативная доставка по Омску и другим регионам РФ.

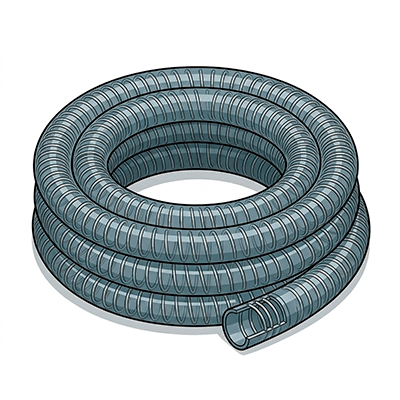

Рукав НВС со спиралью
